🚀 系统概述

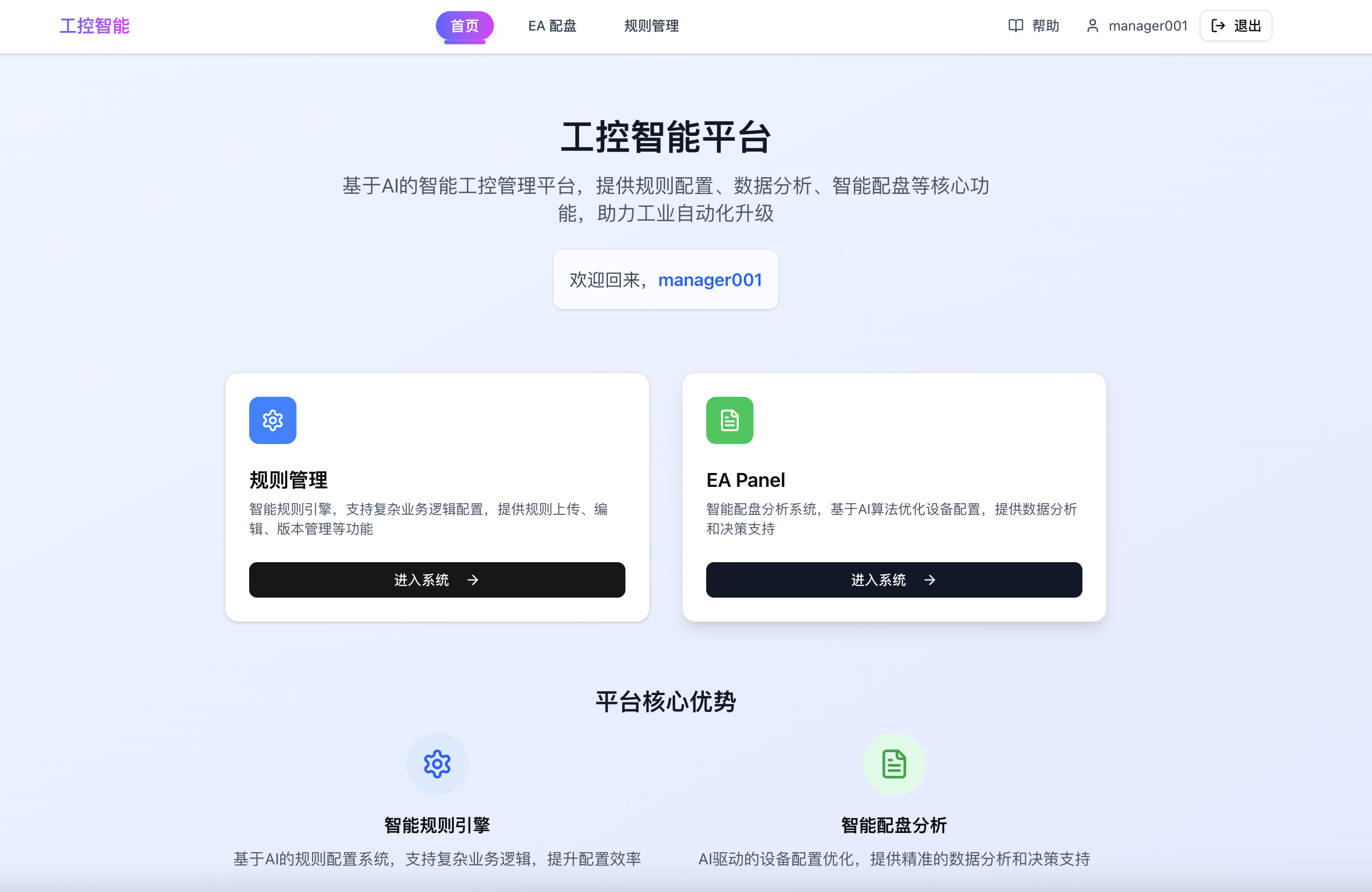

平台简介
工控智能平台是一个专业的工业控制系统配置优化平台，主要提供设备配置优化、智能配盘、报价单生成和业务规则管理等功能。
🎯 EA面板
设备配置优化和报价单生成的核心模块，支持智能配盘和AI优化。
⚙️ 规则管理
业务规则管理和自动化控制，支持规则上传、编辑和状态管理。
📊 数据分析
强大的数据分析和可视化功能，帮助用户做出最佳决策。
🎯 EA面板使用指南
功能概述
EA面板是工控智能平台的核心功能模块，主要用于设备配置优化、智能配盘和报价单生成。通过上传设备点表文件，系统可以自动进行设备分配优化，生成最优的DDC控制器配置方案。
主要功能
- 设备配置优化：智能分析设备点表，自动分配设备到DDC控制器
- 报价单生成：自动生成详细的设备报价单
- 其他设备报价：补充报价系统中未包含的设备
- 数据导出：支持Excel格式的数据导出
使用步骤

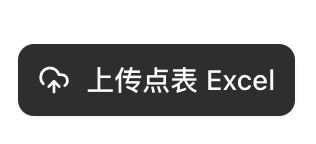

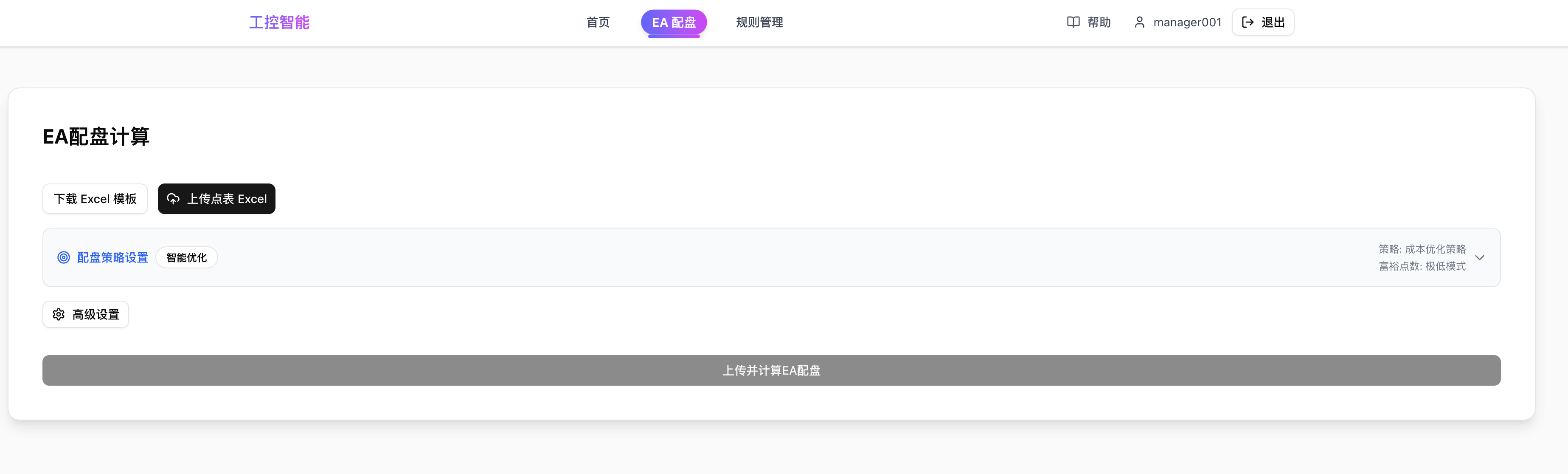

步骤1：上传设备点表
- 支持的文件格式：Excel (.xlsx)
- 文件应包含设备型号、数量等信息
- 建议文件大小不超过10MB

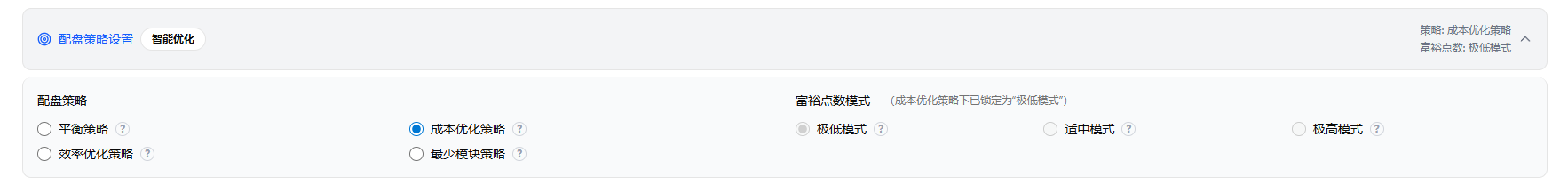

步骤2：配置优化参数
配盘策略选择
⚖️ 平衡策略
适用场景：一般项目，需要兼顾性能和成本
特点：在设备数量、价格和富裕点数之间找到平衡点
算法：计算各点位需求优先级，智能选择IO模块和转换模块
💰 成本优化策略
适用场景：成本敏感项目
特点：优先选择性价比最高的模块
算法：计算模块性价比（点位/价格比），选择最优组合
🚀 效率优化策略
适用场景：需要最大化点位密度的项目
特点：用最少的模块提供最多的点位
算法：优先选择点位密度最高的模块
📦 最少模块策略
适用场景：空间受限或维护要求高的项目
特点：优先选择能解决当前需求的最小模块组合
算法：综合考虑需求解决能力和性价比
富裕点数模式
📊 适中模式
特点：平衡富裕点数和价格
适用：大多数项目
📈 极高模式
特点：允许更多富裕点数，适合扩展
适用：需要预留扩展空间的项目
📉 极低模式
特点：严格控制富裕点数，适合成本敏感
适用：追求最小富裕点数的项目

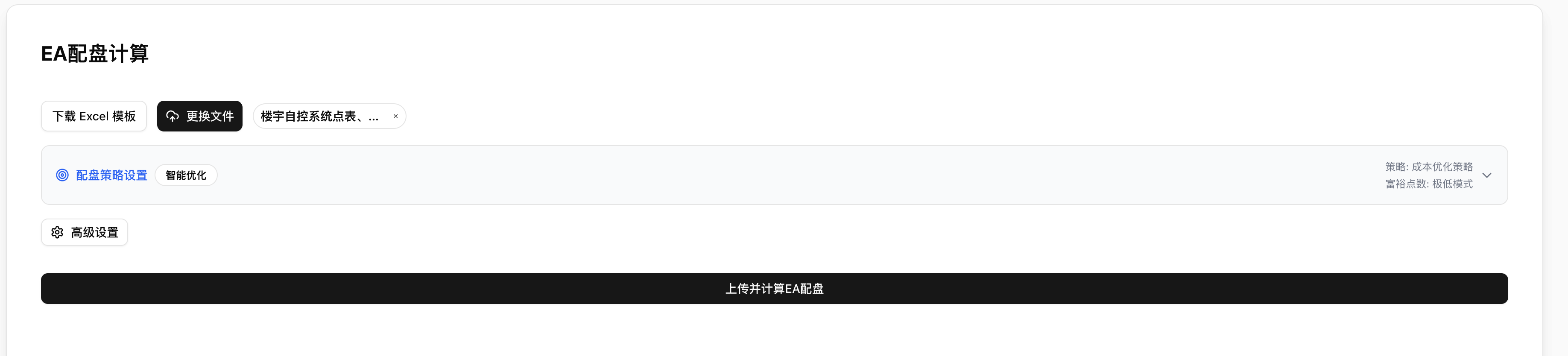

步骤4：提交进行配盘

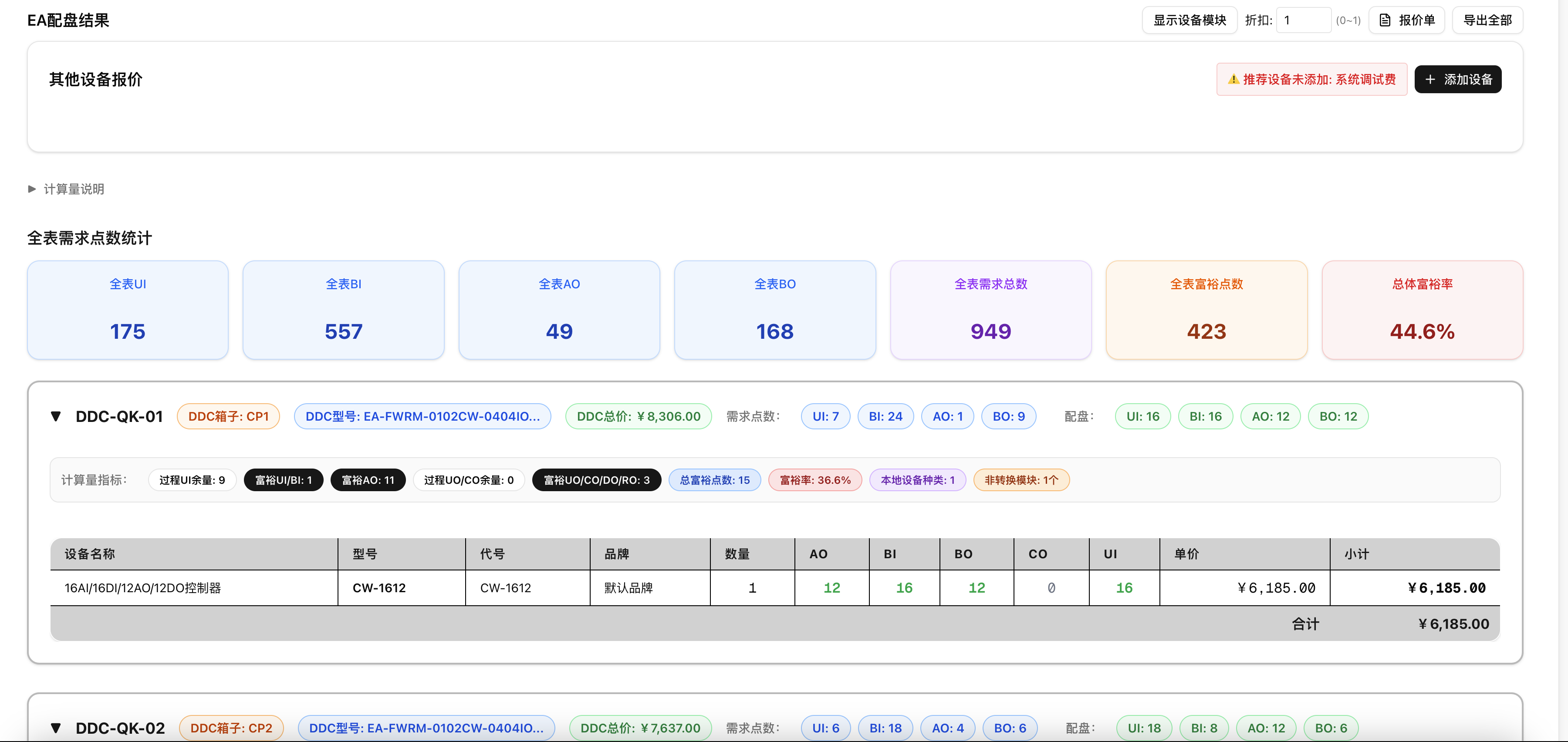

步骤5：查看配盘结果
配盘结果详解
📋 配盘信息
DDC名称：配盘的标识名称
设备列表：该配盘包含的所有设备
设备数量：每种设备的数量统计
总价格：该配盘的总成本
📊 点位分析
UI点位：模拟量输入点位
BI点位：数字量输入点位
AO点位：模拟量输出点位
BO点位：数字量输出点位
💰 价格信息
设备总价：所有设备的价格总和
箱子价格：DDC箱子的价格
配盘总价：设备总价 + 箱子价格
富裕点数：超出需求的点位数量

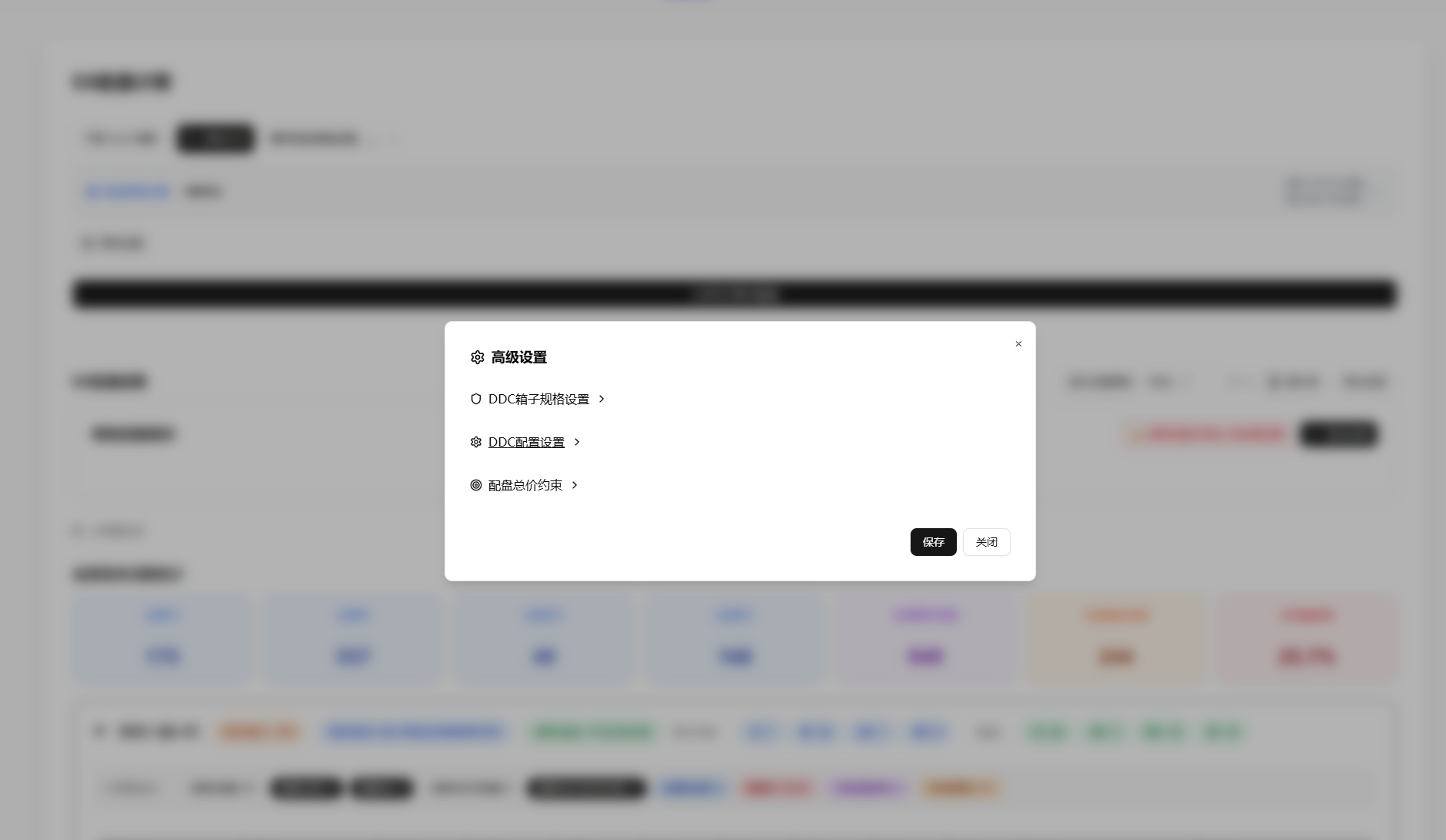

步骤6：高级设置配置
高级设置详解
📦 DDC箱子规格
功能：根据配盘中的非转换模块数量自动选择箱子规格
配置：可自定义箱子规格、模块数范围、价格
格式：长*宽*高*厚度（单位：mm）
🏷️ DDC命名规则
前缀：DDC箱子型号前缀（如：EA-FW）
间隔符：型号间的分隔符
后缀：配盘名称后缀（如：通用数字控制箱）
⚖️ 评分权重
设备数量权重：控制设备数量的重要性
富裕点数权重：控制富裕点数的惩罚程度
设备类型权重：控制设备种类数量的重要性

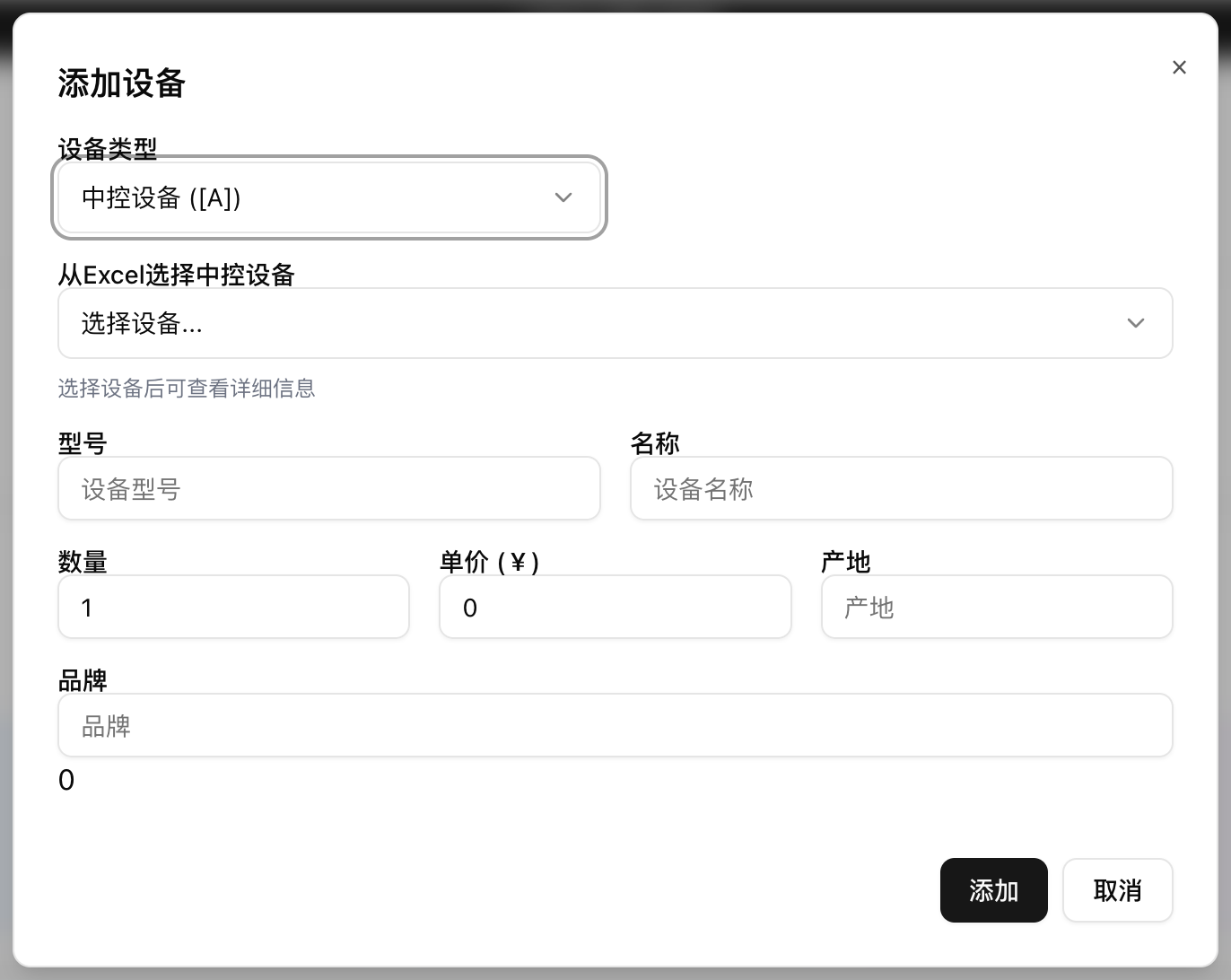

步骤7：其他设备报价
其他设备类型
🖥️ 中控设备 (A)
功能：支持从Excel选择或手动输入
来源：Excel文件中的"软件及接口选型"数据
特点：可选择预定义设备或自定义设备
🔧 现场传感器及执行器 (C)
功能：支持手动输入设备信息
字段：型号、名称、数量、单价、产地、品牌
特点：完全自定义，灵活配置
💰 系统调试费 (D)
功能：系统推荐设备，只能添加一个
特点：自动填充设备名称，只需填写数量和单价
建议：建议添加此设备类型
- DDC控制器类型暂时不可用
- 系统调试费是推荐设备，建议添加
- 其他设备不享受折扣优惠
- 总价会自动包含其他设备价格
步骤8：生成报价单
Excel导出功能
📄 文件格式
格式：Excel 2007+ (.xlsx)
文件名：EA配盘报价单.xlsx
兼容性：支持Excel、WPS等软件
编码：UTF-8编码，支持中文
📊 表格内容
表头：包含所有字段的标题行
配盘数据：每个DDC配盘的详细信息
其他设备：额外添加的设备信息
合计行：总价和数量统计
🎨 格式样式
边框：完整的表格边框
对齐：文本和数字的对齐方式
列宽：自动调整列宽
颜色：表头和重要数据的颜色区分
📋 数据字段
序号：配盘的顺序编号
配盘名称：DDC配盘的完整名称
DDC箱子型号：自动生成的箱子型号
箱子规格：根据模块数量选择的规格
数量：固定为1（每个配盘一个箱子）
设备列表：该配盘的所有设备及数量
设备种类数：不同设备类型的数量
设备总数：所有设备的总数量
单价：该配盘的单价（元）
总价：该配盘的总价（元）
- 确保浏览器允许下载文件
- 大文件导出可能需要较长时间
- 导出过程中请勿关闭页面
- 建议使用现代浏览器（Chrome、Firefox、Edge）

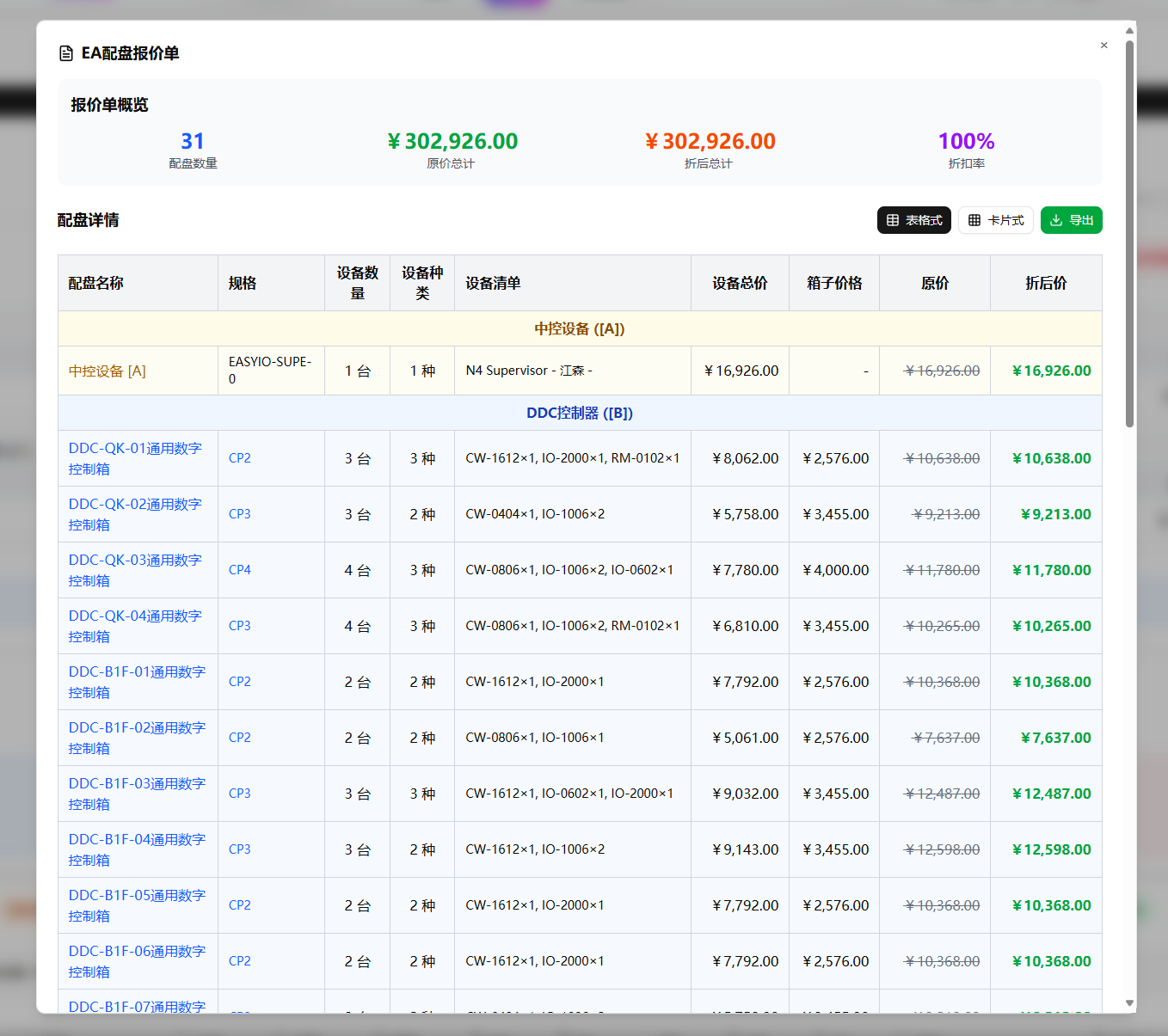

报价单功能详解
📊 汇总信息
配盘数量：生成的DDC配盘总数
设备总数：所有配盘的设备数量总和
总金额：包含折扣后的最终总价
其他设备：额外添加的设备价格
📋 详细列表
配盘名称：DDC配盘的完整名称
DDC箱子型号：自动生成的箱子型号
箱子规格：根据模块数量自动选择
设备列表：该配盘的所有设备及数量
💰 价格计算
设备总价：配盘中所有设备的价格
箱子价格：DDC箱子的价格
配盘总价：设备总价 + 箱子价格
折后价格：应用折扣后的最终价格
📱 显示模式
表格模式：传统表格形式显示
卡片模式：卡片式布局显示
切换功能：可随时切换显示模式
响应式：适配不同屏幕尺寸
折扣设置
- 0.8-0.9：适用于大客户或批量采购
- 0.9-1.0：适用于一般客户
- 1.0-1.1：适用于小客户或加急项目
- 1.1-1.2：适用于特殊定制项目
⚙️ 规则管理使用指南
功能概述
规则管理模块基于AI大模型分析和构建，支持选择阿里千问和DeepSeek两种AI模型进行智能规则解析。该模块用于管理系统的业务规则，包括规则的创建、编辑、删除、启用/禁用等操作，这些规则用于控制系统的自动化行为和决策逻辑。
🤖 AI智能解析
支持阿里千问和DeepSeek两种AI模型，智能解析规则文档，自动生成结构化规则配置。
📋 层级结构
规则详情分为流程→步骤→子流程→嵌套子流程四个层级，支持复杂的业务逻辑配置。
🔍 可视化流程
提供流程图查看功能，直观展示规则的执行流程和逻辑关系。
⚡ 实时状态
实时显示规则解析状态，包括上传进度、AI解析进度和完成状态。
主要功能
- 规则列表查看：查看所有已创建的规则，支持搜索和分页
- 规则详情查看：点击规则ID查看详细信息和流程图
- 新建规则：手动创建新的规则配置
- 规则上传：上传规则文档，支持AI智能解析
- 规则编辑：修改现有规则的配置和参数
- 规则复制：复制现有规则创建新规则
- 规则删除：删除不需要的规则
- 规则状态管理：启用或禁用规则
- 规则导出：导出规则文档
使用步骤

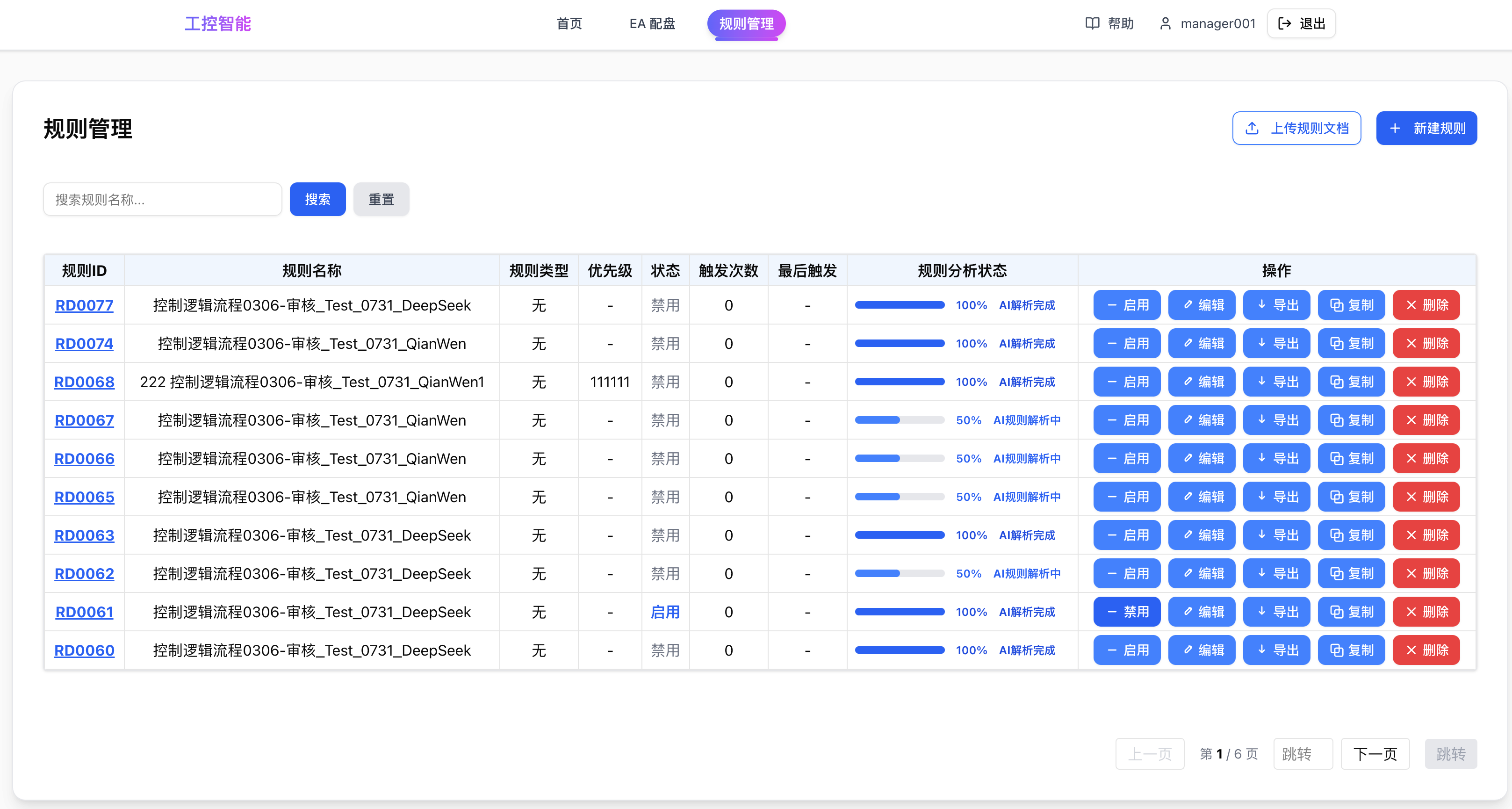

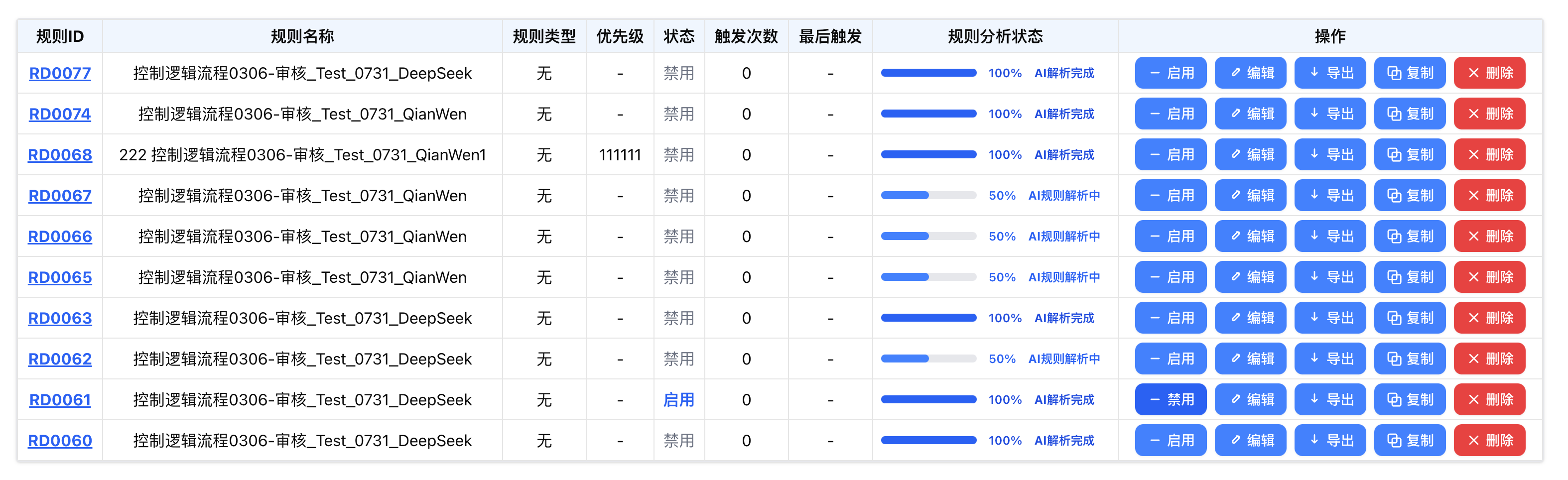

步骤1：查看规则列表
| 字段 | 说明 |
|---|---|
| 规则ID | 系统自动生成的唯一标识符（格式：RD001、RD002等） |
| 规则名称 | 规则的显示名称 |
| 规则类型 | 业务规则、验证规则、计算规则、决策规则 |
| 优先级 | 1-20的数字，数值越大优先级越高 |
| 状态 | 启用（绿色）/ 禁用（灰色） |
| 触发次数 | 规则被执行的次数 |
| 最后触发 | 规则最后一次执行的时间 |

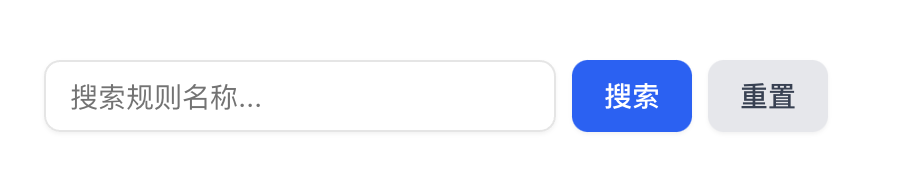

步骤2：搜索规则

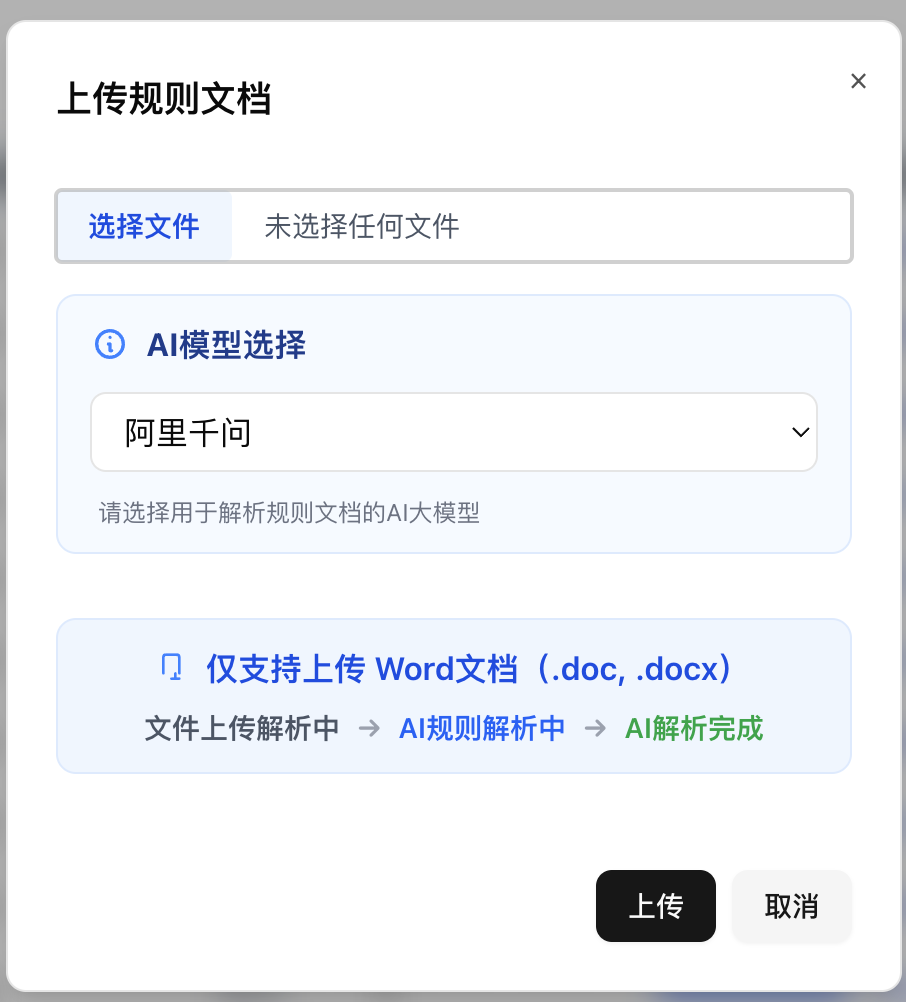

步骤3：上传新规则
文件上传要求
📄 文件格式
支持格式：Word文档（.doc, .docx）
文件大小：建议不超过20MB
内容要求：清晰描述规则逻辑和业务流程
编码格式：UTF-8编码，支持中文
🔄 上传流程
文件上传解析中：系统解析文档内容
AI规则解析中：AI模型分析规则逻辑
AI解析完成：生成结构化规则配置
📊 进度显示
实时进度：显示上传和解析进度
状态信息：显示当前处理状态
错误提示：显示处理过程中的错误
AI模型选择
🤖 阿里千问
特点：中文理解能力强，适合复杂的中文规则文档解析
适用场景：中文业务规则、复杂逻辑判断、多步骤流程
优势：对中文语境理解深入，能准确识别业务术语
🧠 DeepSeek
特点：逻辑推理能力强，适合结构化规则和算法逻辑
适用场景：技术规则、计算逻辑、条件判断、数据验证
优势：逻辑分析准确，适合处理复杂的条件分支
- 选择阿里千问：当规则文档主要为中文描述，包含复杂的业务逻辑和术语
- 选择DeepSeek：当规则包含大量技术参数、计算公式或复杂的条件判断
- 混合使用：可以先尝试一个模型，如果解析效果不理想，可以重新上传选择另一个模型
- 仅支持Word文档格式（.doc, .docx）
- 文件大小建议不超过20MB
- 文档内容应清晰描述规则逻辑
- 上传过程中请勿关闭页面
- AI解析过程可能需要几分钟，请耐心等待
- 系统会显示实时进度和状态信息

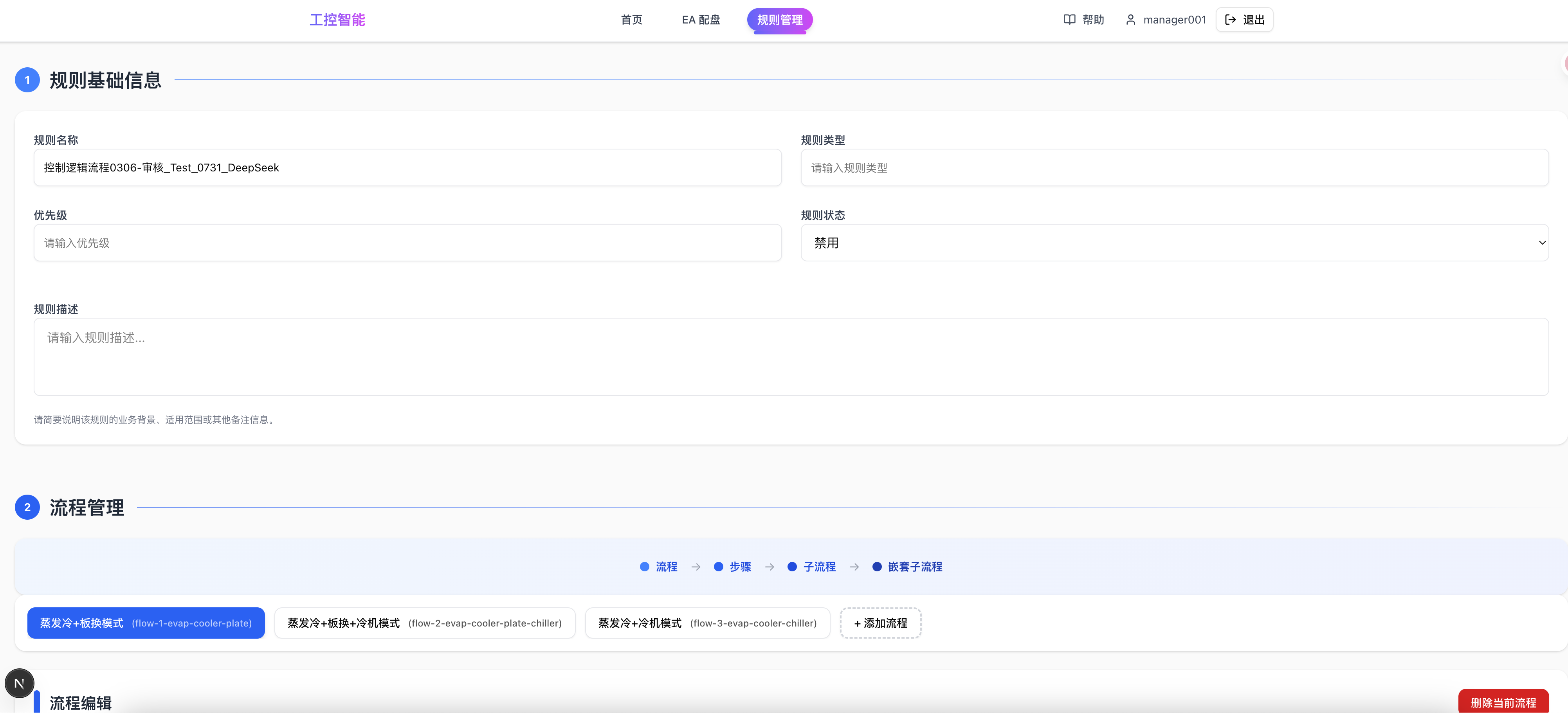

步骤4：编辑规则
规则操作功能
📝 编辑功能
基本信息：修改规则名称、类型、优先级
流程配置：修改流程结构和参数
状态管理：启用或禁用规则
实时预览：实时查看修改效果
📋 复制功能
快速复制：一键复制现有规则
修改名称：自动生成新的规则名称
保持配置：保留原有的流程配置
独立管理：复制后的规则独立管理
📤 导出功能
文档导出：导出规则为Word文档
格式保持：保持原有的格式和结构
进度显示：显示导出进度和状态
自动下载：导出完成后自动下载
🗑️ 删除功能
确认删除：删除前需要确认操作
永久删除：删除后无法恢复
批量删除：支持批量删除多个规则
权限控制：需要相应权限才能删除
步骤5：管理规则状态

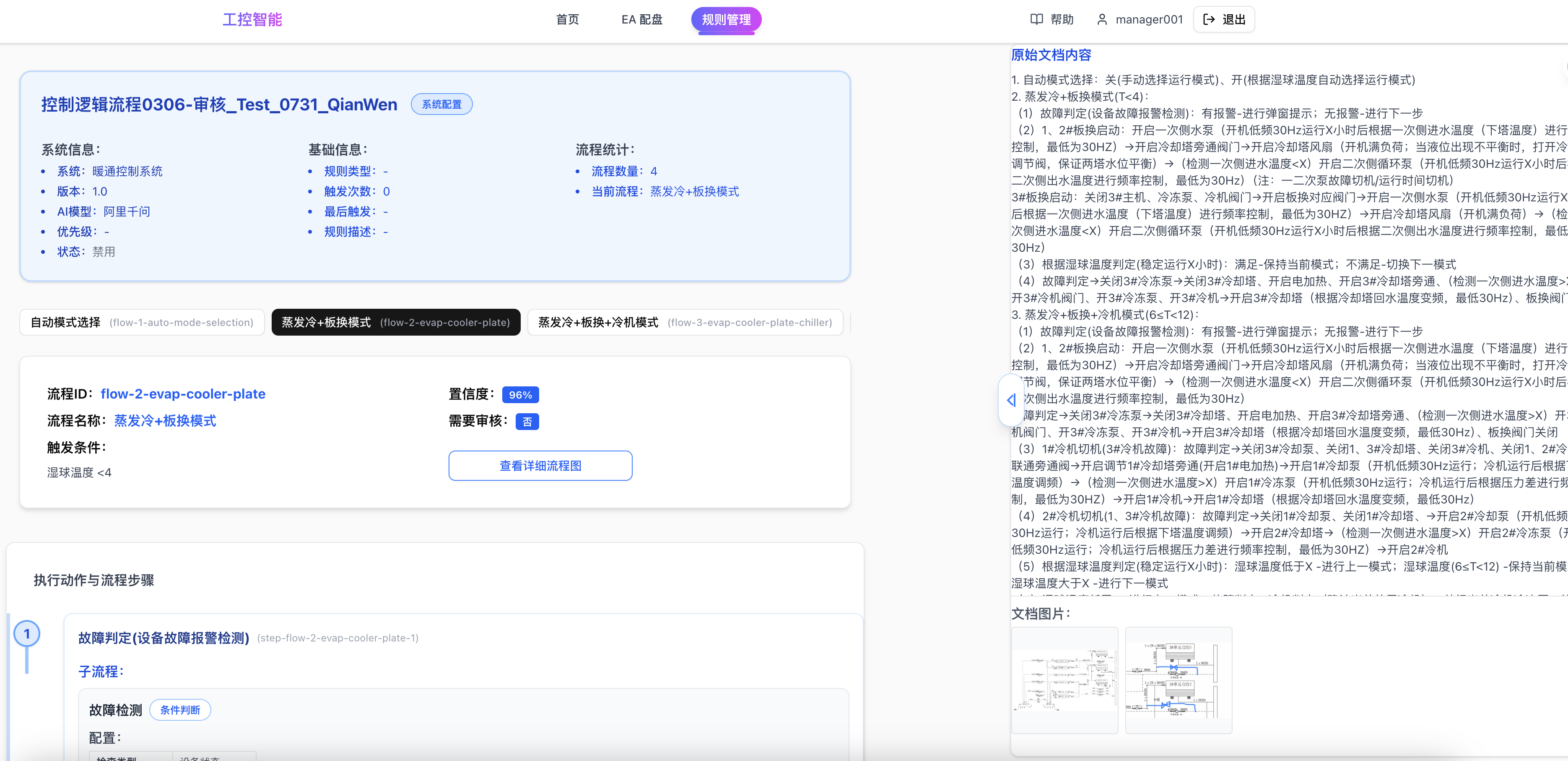

规则详情查看
查看规则详情
详情页内容
📋 基本信息
- 规则ID和名称
- 规则类型和优先级
- 创建时间和状态
- 触发次数和最后触发时间
- AI解析状态和进度
🔗 流程结构
- 流程：顶层业务逻辑单元，包含完整的业务场景
- 步骤：流程中的具体执行步骤，支持并行和循环
- 子流程：步骤内的子任务，可包含条件判断
- 嵌套子流程：更深层的业务逻辑，支持复杂场景
⚙️ 配置参数
- 触发条件配置：设备状态、温度阈值等
- 执行动作设置：设备操作、人工干预等
- 参数映射关系：输入输出参数定义
- 输出结果定义：执行结果和跳转逻辑
📊 流程图
- 可视化流程展示：直观的图形化界面
- 步骤间关系连接：显示执行顺序和跳转
- 条件分支显示：不同条件下的执行路径
- 执行路径标识：循环、并行等特殊标识
流程结构详解
🔄 流程层级
流程 → 步骤 → 子流程 → 嵌套子流程
四个层级结构，支持复杂的业务逻辑配置
每个层级都可以独立配置和执行
⚡ 执行特性
并行执行：支持多个步骤同时执行
循环执行：支持条件循环和计数循环
条件跳转：根据执行结果跳转到不同步骤
人工干预：支持人工确认和干预
🔍 监控功能
执行状态：实时显示规则执行状态
触发统计：记录规则触发次数和时间
错误日志：记录执行过程中的错误信息
性能监控：监控规则执行性能

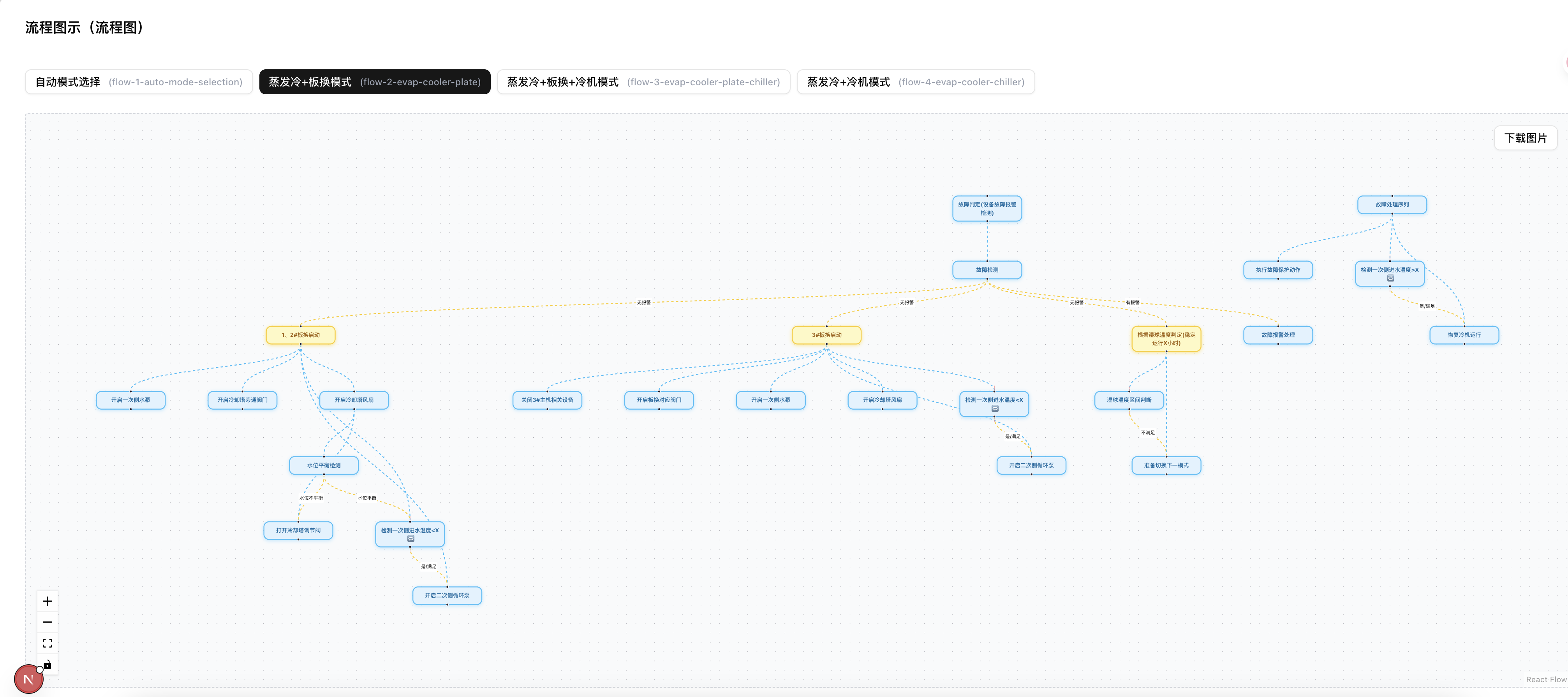

查看流程图
流程图功能详解
🎨 可视化展示
节点样式：不同颜色区分流程、步骤、子流程
连接线：显示执行顺序和跳转关系
特殊标识：循环、并行等特殊执行模式
状态显示：实时显示节点执行状态
🔧 交互功能
缩放控制：支持鼠标滚轮缩放
拖拽移动：支持拖拽查看不同区域
流程切换：支持多个流程间的切换
下载图片：支持导出流程图为图片
📊 流程信息
流程名称：显示当前查看的流程名称
步骤详情：鼠标悬停显示步骤详细信息
执行路径：高亮显示当前执行路径
条件分支：显示不同条件下的执行分支

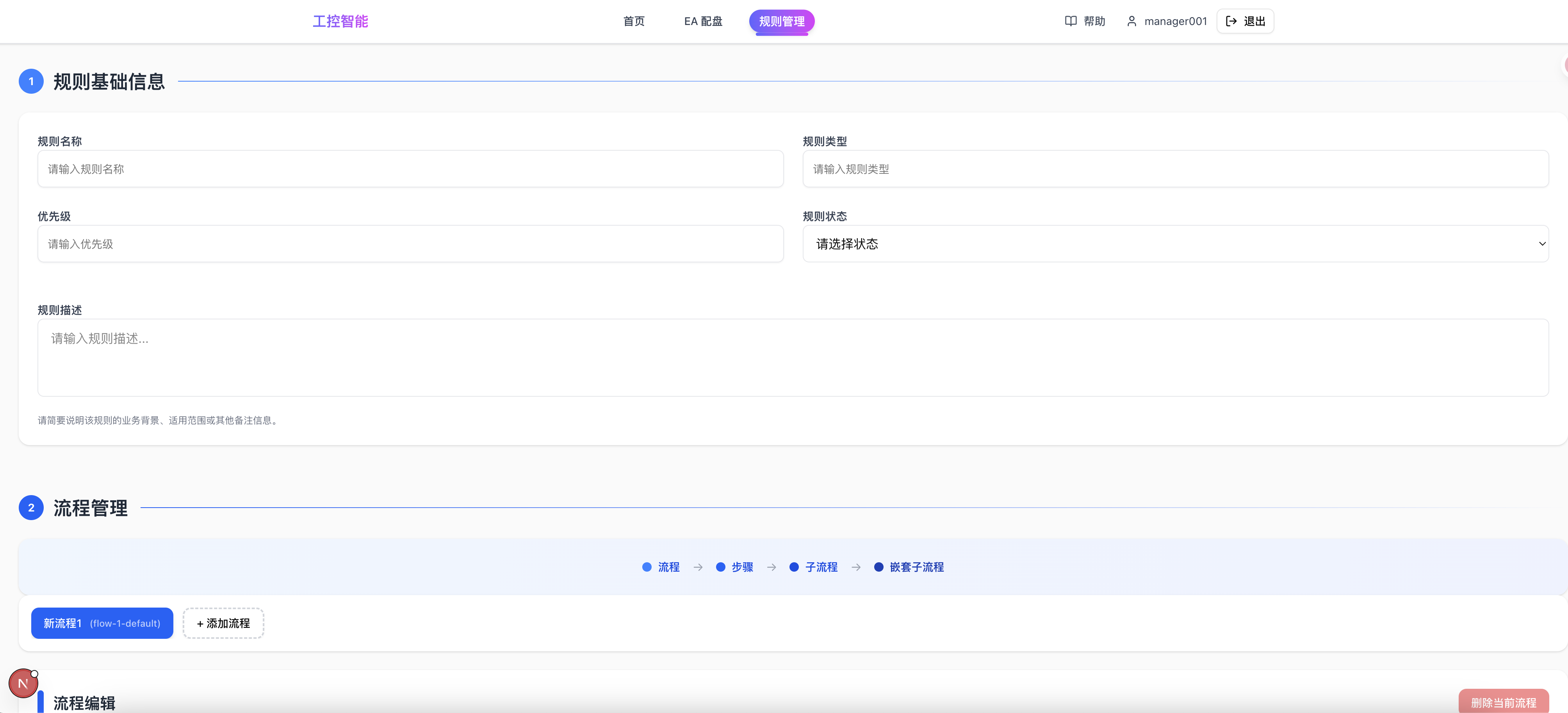

新建规则
创建新规则
输入规则信息
| 字段 | 说明 | 是否必填 |
|---|---|---|
| 规则名称 | 规则的显示名称，用于标识规则 | 是 |
| 规则类型 | 选择规则类型：业务规则、验证规则、计算规则、决策规则 | 是 |
| 优先级 | 设置规则执行优先级（1-20） | 是 |
| 状态 | 设置规则初始状态：启用/禁用 | 是 |
| 流程配置 | 配置规则的流程、步骤、子流程结构 | 是 |
| 触发条件 | 设置规则的触发条件和参数 | 否 |
| 执行动作 | 配置规则执行时的具体动作 | 否 |

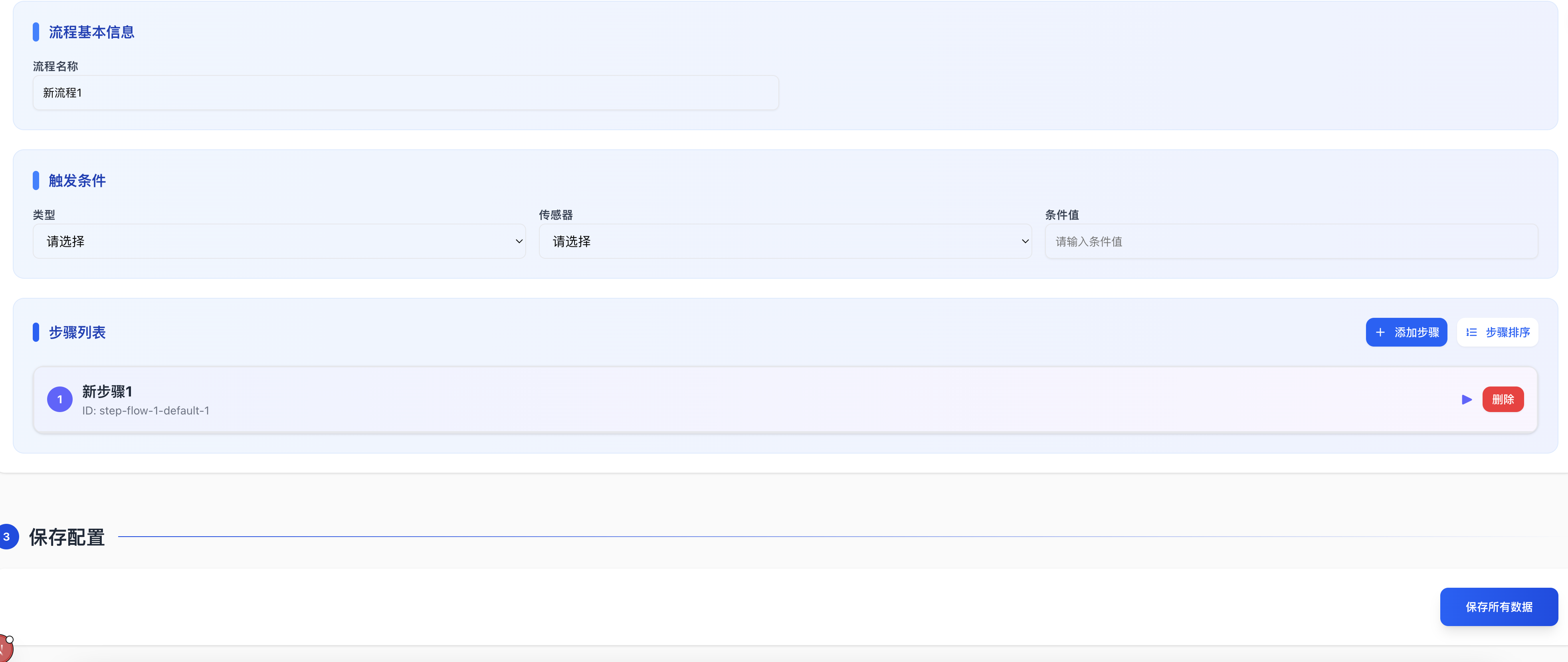

配置流程结构
流程配置详解
🔄 流程层级
流程：代表一个完整的业务场景
步骤：流程中的关键节点
子流程：步骤内的具体操作
嵌套子流程：复杂的业务逻辑拆分
⚙️ 配置选项
类型选择：条件判断、设备操作、人工干预等
模块配置：选择具体的业务模块
参数设置：配置执行参数和条件
输出定义：定义执行结果和跳转
🎯 执行特性
并行执行：支持多个步骤同时执行
循环执行：支持条件循环和计数循环
条件跳转：根据执行结果跳转到不同步骤
人工确认：支持人工确认和干预
配置选项详解
🔍 条件判断
检查类型：开关状态、设备状态、故障状态、温度阈值
设备选择：选择要检查的设备
稳定时长：设置状态稳定的时间要求
条件设置：配置具体的判断条件
⚡ 设备操作
操作类型：开启、关闭、停止、启动
设备选择：选择要操作的设备
参数配置：频率、运行时间等参数
控制依据：设置操作的控制依据
👤 人工干预
提示信息：设置需要人工确认的提示信息
确认要求：配置人工确认的具体要求
超时处理：设置超时后的处理方式
保存规则
- 规则名称不能重复
- 必填字段必须完整填写
- 流程结构必须至少包含一个流程和一个步骤
- 保存前请仔细检查配置信息
规则类型详解
业务规则
用途：控制业务流程和业务逻辑
特点：影响业务决策和流程走向
示例：温度控制规则、压力控制规则
验证规则
用途：数据验证和格式检查
特点：确保数据质量和一致性
示例：数据格式验证、数值范围检查
计算规则
用途：自动计算和处理数据
特点：执行数学运算和数据处理
示例：价格计算、统计汇总
决策规则
用途：系统决策和判断逻辑
特点：基于条件做出决策
示例：设备选择规则、配置优化规则
优先级管理
| 等级 | 数值范围 | 说明 | 使用场景 |
|---|---|---|---|
| 极高 | 16-20 | 最高优先级，最先执行 | 关键业务规则 |
| 高 | 11-15 | 高优先级，优先执行 | 重要验证规则 |
| 中 | 6-10 | 中等优先级 | 一般业务规则 |
| 低 | 1-5 | 低优先级，最后执行 | 辅助计算规则 |
🔧 常见问题解答
EA面板相关问题
Q: 上传文件失败怎么办？
- 文件格式是否为.xlsx
- 文件大小是否超过限制
- 网络连接是否正常
- 文件是否损坏
Q: 分析结果不理想怎么办？
- 调整配盘策略参数
- 检查输入数据的准确性
- 查看系统日志获取更多信息
- 尝试不同的富裕点数模式
- 使用高级设置调整评分权重
Q: 如何选择合适的配盘策略？
- 平衡策略：适合一般项目，兼顾性能和成本
- 成本优化策略：适合预算有限的项目
- 效率优化策略：适合需要最大化点位密度的项目
- 最少模块策略：适合空间受限或维护要求高的项目
Q: 富裕点数模式有什么区别？
- 适中模式：平衡富裕点数和价格，适合大多数项目
- 极高模式：允许更多富裕点数，适合需要扩展的项目
- 极低模式：严格控制富裕点数，适合成本敏感项目
Q: AI配盘功能有什么优势？
- 使用深度学习算法，能够处理复杂的设备配置需求
- 自动生成多个候选方案，用户可以选择最适合的
- 提供AI校验功能，检查配置的合理性和可行性
- 能够发现人工配置可能忽略的优化机会
Q: 其他设备报价功能如何使用？
- 在配盘结果下方找到"其他设备报价"模块
- 点击"添加设备"按钮
- 选择设备类型（中控设备、现场传感器、系统调试费）
- 填写设备信息（型号、名称、数量、单价等）
- 系统会自动计算总价并包含在报价单中
Q: 如何调整折扣率？
Q: 导出的Excel文件打不开怎么办？
规则管理相关问题
Q: 规则上传失败怎么办？
- 文件格式是否为Word文档（.doc, .docx）
- 文件大小是否超过20MB限制
- 文件内容是否清晰描述规则逻辑
- 网络连接是否正常
- 服务器状态是否正常
- AI模型是否选择正确
Q: AI解析进度一直停留在某个百分比怎么办？
- 文档内容复杂：AI需要更多时间处理复杂逻辑，请耐心等待
- 网络连接问题：检查网络连接，必要时刷新页面重试
- AI模型负载高：选择另一个AI模型重新上传
- 文档格式问题：检查文档格式是否正确
Q: 如何选择合适的AI模型？
- 阿里千问：适合中文业务规则、复杂逻辑判断、多步骤流程
- DeepSeek：适合技术规则、计算逻辑、条件判断、数据验证
- 混合使用：可以先尝试一个模型，效果不理想时换另一个
Q: 规则编辑时如何配置复杂的流程？
- 分层设计：使用流程→步骤→子流程→嵌套子流程的层级结构
- 条件判断：合理使用条件判断来控制执行流程
- 并行执行：对于独立的操作可以使用并行执行提高效率
- 循环控制：使用循环来处理重复性的操作
- 人工干预：在关键节点添加人工确认
Q: 流程图显示不完整怎么办？
- 缩放查看：使用鼠标滚轮缩放查看完整流程图
- 拖拽移动：拖拽查看流程图的不同区域
- 流程切换：如果有多个流程，可以切换查看
- 下载图片：使用下载功能保存完整流程图
- 刷新页面：如果显示异常，可以刷新页面重试
Q: 如何知道规则是否生效？
Q: 规则优先级如何设置？
Q: 删除的规则可以恢复吗？
系统通用问题
Q: 页面加载缓慢怎么办？
- 检查网络连接
- 清除浏览器缓存
- 尝试刷新页面
- 检查服务器状态
